Miejsce pochodzenia:
Foshan, Chiny
Nazwa handlowa:
WDF
Orzecznictwo:
ISO
Numer modelu:
WDF-PAHP
Skontaktuj się z nami

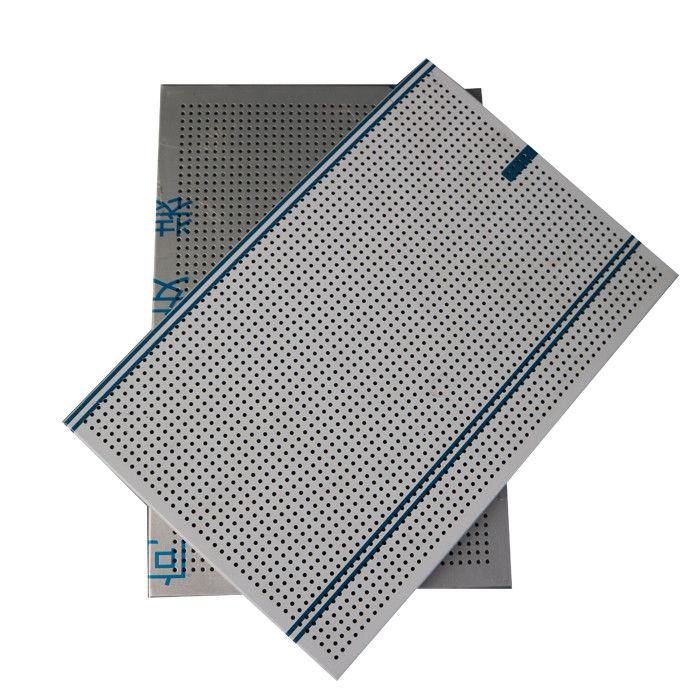

Lekki perforowany sufit z aluminium o strukturze plastra miodu Redukcja hałasu
Wstęp
Jest to rodzaj panelu kompozytowego wykonanego z dwóch blach ze stopu aluminium jako skórek i aluminiowego plastra miodu jako rdzenia.
Struktura plastra miodu zapewnia panelowi lepszą płaskość i wytrzymałość niż tradycyjne aluminiowe płyty sufitowe, tymczasem
panel sufitowy o strukturze plastra miodu może być wykonany w większym rozmiarze i wyprodukowany w zakrzywionych lub kątowych kształtach.
Perforacja na górnej aluminiowej powierzchni paneli zapewnia dobrą izolację akustyczną.A włóknina
między perforowaną powłoką aluminiową a rdzeniem o strukturze plastra miodu zapobiega wydostawaniu się kleju z wnętrza, więc perforowana
aluminiowa powierzchnia jest czysta z dekoracyjnym pięknem.
Krótkie wprowadzenie
| Całkowita grubość panelu o strukturze plastra miodu | 6 mm, 8 mm, 10 mm, 12 mm, 15 mm, 18 mm, 20 mm itp. |
| Górna aluminiowa skóra | 0,5 mm, 0,7 mm, 0,8 mm, 1,0 mm.itp |
| Główny materiał | Aluminiowy rdzeń o strukturze plastra miodu |
| Perforacja | średnica 2,5 mm, 3,0 mm itp. |
| Wykończenie powierzchni | powlekane wałkiem, malowane proszkowo, malowanie natryskowe itp. |
| Maks.Rozmiar |
2000x10000mm |
Cechy
Dobra właściwość akustyczna
Łatwa instalacja
Pozwól każdemu panelowi na niezależne przenoszenie i wymianę
Dane
| Dane techniczne paneli o strukturze plastra miodu | ||
| Grubość | 20mm | 25mm |
| W obliczu aluminiowej skóry | 1,0 mm | 1,0 mm |
| Podkład aluminiowa skóra | 1,0 mm | 1,0 mm |
| Waga (kg/m2) | 7,4 | 7,8 |
| Funkcja mechaniki złożonego poszycia i poszycia powierzchniowego | ||
| Prostokąt bezwładności I (cm4/m) | 19.85 | 31,67 |
| Pomiar cięcia W(cm3/m) | 19 | 24 |
| Twardość poszycia złożonego EI(KN Cm2/m) | 139000 | 221700 |
| Zmienny pomiar (N/mm2) | 70000 | 70000 |
| Wytrzymałość na rozciąganie poszycia powierzchniowego (N/mm2) | Rm≥220 | Rm≥220 |
| 0,2% Moc zginania (N/mm2) | Rp0,2≥130 | Rp0,2≥130 |
| (EN485-2:1194) Szybkość rozszerzania | A50≥8 | A50≥8 |
| Warstwa dekoracji powierzchni | PVDF | |
| Jasność (oryginalne dane) | 30-40% | 30-40% |
| Twardość ołówka | HB-F | HB-F |
| Specyfikacja plastra miodu | ||
| Rozmiar plastra miodu | 1/4 (6,3 mm) | 1/4 (6,3 mm) |
| Gęstość aluminiowego plastra miodu | 80kg/m3 | 80kg/m3 |
| Wytrzymałość na ciśnienie (MIL-STD-401) | 4N/mm2 | 4N/mm² |
| Funkcja akustyki | ||
| Dane dotyczące pochłaniania dźwięku | 0,05 | 0,05 |
| Wskaźnik separacji dźwięku (ISO717-RW) | 23 | 25 |
| Funkcja ogrzewania | ||
| Dane prowadzenia ogrzewania (w/m2k) | 2,25 | 2,7 |
| Dane dotyczące ogrzewania zapobiegające R(1/m)(m2k/w) | 0,0089 | 0,0093 |
| Dane o przejściu ogrzewania U(k)(w/m2k) | 5,59 | 5,575 |
Podanie
