Miejsce pochodzenia:
Foshan, Chiny
Nazwa handlowa:
WDF
Orzecznictwo:
ISO
Numer modelu:
WDF-PAHP
Skontaktuj się z nami

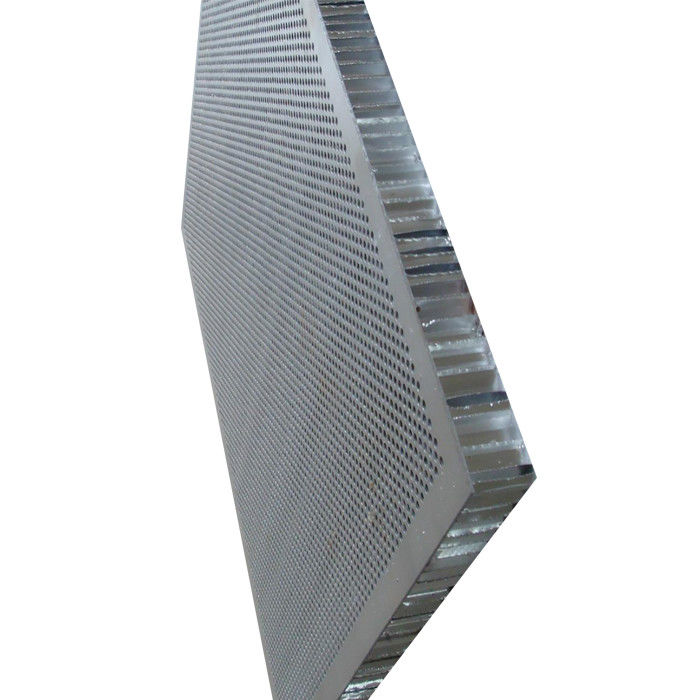

Perforowany aluminiowy panel o strukturze plastra miodu do wytwarzania dźwiękoszczelnego systemu ściennego lub sufitowego
Definicja
Perforowany aluminiowy panel o strukturze plastra miodu jest wykonany z perforowanych blach aluminiowych z wbudowanymi tkaninami dźwiękochłonnymi (opcjonalnie) i folią aluminiową o strukturze plastra miodu przez laminowanie warstwowe, bardzo popularne do dekoracji wnętrz i na zewnątrz, szczególnie w izolowanych systemach ściennych lub sufitowych.
Krótkie wprowadzenie
| Materiał | Stop aluminium (3003/5052 itd.) |
| Standardowy rozmiar (W * L * T) | 1220*2440/3000*6 mm |
| Maks.Rozmiar (szer. * dł. * t) | 2000*10,000*200mm |
| Regularna grubość | 10/12/15/20/25mm |
| Dostępna grubość | 6-100 mm |
| Regularna obróbka powierzchni | PVDF, PE, malowanie proszkowe, anodowane itp. |
| Perforacja | Tak (dostosowane), np. średnica 2,5 mm, 3,0 mm itp |
| Aplikacje | Okładziny ścienne (zewnętrzne i wewnętrzne), sufity i podłogi, pomieszczenia czyste, ścianki działowe, kadłub statku, pojazdy, tunel itp. |
| Klientyzacja (MTM) | Tak (kolor, tekstura powierzchni, rozmiar, kształt, wzór itp.) |
| Sugestia: | |
| 1. W przypadku ścian wewnętrznych (powłoka PE): zakres od 8 mm do 20 mm (płyta górna: 1,0 mm; płyta dolna: 0,7/0,8 mm) | |
| 2. Na ścianę zewnętrzną (powłoka PVDF): 15 mm, 18 mm, 25 mm (płyta górna: od 1,0 mm do 1,5 mm; płyta dolna: od 0,7 mm do 1,0 mm) | |
Cechy
Dobra właściwość akustyczna
Łatwa instalacja
Pozwól każdemu panelowi na niezależne przenoszenie i wymianę
| Dane techniczne paneli o strukturze plastra miodu | ||
| Grubość | 20mm | 25mm |
| W obliczu aluminiowej skóry | 1,0 mm | 1,0 mm |
| Podkład aluminiowa skóra | 1,0 mm | 1,0 mm |
| Waga (kg/m2) | 7,4 | 7,8 |
| Funkcja mechaniki złożonego poszycia i poszycia powierzchniowego | ||
| Prostokąt bezwładności I (cm4/m) | 19.85 | 31,67 |
| Pomiar cięcia W(cm3/m) | 19 | 24 |
| Twardość poszycia złożonego EI(KN Cm2/m) | 139000 | 221700 |
| Zmienny pomiar (N/mm2) | 70000 | 70000 |
| Wytrzymałość na rozciąganie poszycia powierzchniowego (N/mm2) | Rm≥220 | Rm≥220 |
| 0,2% Moc zginania (N/mm2) | Rp0,2≥130 | Rp0,2≥130 |
| (EN485-2:1194) Szybkość rozszerzania | A50≥8 | A50≥8 |
| Warstwa dekoracji powierzchni | PVDF | |
| Jasność (oryginalne dane) | 30-40% | 30-40% |
| Twardość ołówka | HB-F | HB-F |
| Specyfikacja plastra miodu | ||
| Rozmiar plastra miodu | 1/4 (6,3 mm) | 1/4 (6,3 mm) |
| Gęstość aluminiowego plastra miodu | 80kg/m3 | 80kg/m3 |
| Wytrzymałość na ciśnienie (MIL-STD-401) | 4N/mm2 | 4N/mm² |
| Funkcja akustyki | ||
| Dane dotyczące pochłaniania dźwięku | 0,05 | 0,05 |
| Wskaźnik separacji dźwięku (ISO717-RW) | 23 | 25 |
| Funkcja ogrzewania | ||
| Dane prowadzenia ogrzewania (w/m2k) | 2,25 | 2,7 |
| Dane dotyczące ogrzewania zapobiegające R(1/m)(m2k/w) | 0,0089 | 0,0093 |
| Dane o przejściu ogrzewania U(k)(w/m2k) | 5,59 | 5,575 |
Podanie
wykorzystanie sufitu i wykorzystanie ścian
Rozmiar panelu 1220x2440mm przy grubości panelu 12mm.
Poszycie górne i dolne 0,8mm, poszycie górne powlekane PE w kolorze białym z perforacją.
Uszczelka
Na każdym panelu znajduje się folia ochronna, a następnie paleta ze sklejki zdatnej do żeglugi.
Dlaczego warto wybrać WDF?
1: Produkujemy panel o strukturze plastra miodu z ponad 10-letnim doświadczeniem.
Posiadamy profesjonalny zespół, który oferuje klientom kompleksowe rozwiązanie od projektu do wykończenia, zapewniając indywidualną opiekę nad klientem.
2. Ogólna kontrola nad całym procesem produkcyjnym od cewek aluminiowych po gotowe panele.Posiadamy bazę produkcyjną zwojów aluminiowych, rdzeni o strukturze plastra miodu, blachy aluminiowej i paneli kompozytowych.
3. Nasz zespół jest dynamiczny, młody, zmotywowany, zorientowany na klienta i różnorodny, a Ty możesz do nas dotrzeć 24/7.
4. Nasze produkty są testowane, dzięki czemu możesz mieć pewność, że nasza jakość jest gwarantowana.
